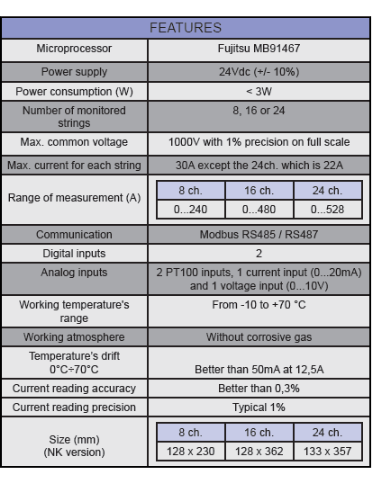

Controlli di Stringa Serie ST1
PLC per controllo e supervisione di impianti fotovoltaici
I controlli di stringa Kernel della serie ST1 sono PLC per il controllo e la supervisione di impianti fotovoltaici. Questi dispositivi consentono di monitorare la corrente e la tensione generata da stringhe di pannelli fotovoltaici in modo da garantire un controllo immediato di tutto l'impianto ed intervenire tempestivamente in caso di malfunzionamento. Tipicamente ogni stringa è composta da una serie di 15 - 25 pannelli fotovoltaici con i poli positivi collegati tra loro. Il polo negativo di ogni stringa viene collegato all'ingresso dedicato del PLC di controllo Kernel ST1. Dopo aver misurato le correnti, gli ingressi vengono connessi ad una barra di rame, opportunamente progettata, presente sul controllo di stringa, creando così un comune a 0V di tutti i poli negativi. I dati raccolti dal controllo di stringa Kernel ST1 possono essere letti da un PC di supervisione o dispositivo di elaborazione dati tramite protocollo Modbus RTU. Tutti i prodotti Kernel della serie ST1 sono tropicalizzati tramite vernice isolante ad alta resistenza a forti variazioni ambientali sia in temperatura che in umidità.
